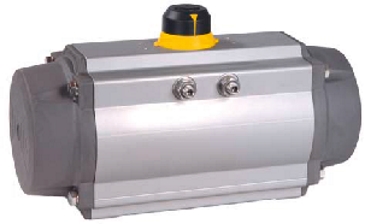

Pneumatischer Schwenkantrieb

EINSATZ

  • Regelanwendung
  • Auf/Zu-Anwendung
  • Druckwechseladsorption (PSA)

ANTRIEBSBEWEGUNG
Schwenk

NENNWINKEL
90°

HILFSENERGIE
pneumatisch

AUSFÜHRUNG
Standard

SICHERHEITSFUNKTION
Umkehrbar

Merkmale

  • Einfach- oder doppeltwirkender Kolbenantrieb
  • Geeignet für hohe Anforderungen in Chemieanlagen
  • Stellwinkel 90°
  • Stelldrücke bis 10 bar
  • Drehmomente von 5 bis 11674 Nm
  • Temperaturen von –40 bis +80 °C
  • Großer Einstellbereich der Endlagen ( +5°/–15°)
  • Diagonale oder parallele Vierkantstellung
  • Stellungsanzeige frei einstellbar in 45°-Schritten
  • Gekapselte Federpakete
  • Spielfreie Kraftübertragung durch Evolventenverzahnung
  • Umkehrbare Drehrichtung ohne zusätzliche Bauteile
  • Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
  • Zentrierring ins Gehäuse gefräst
  • Genormter Anbau von Zusatzgeräten nach VDI VDE 3845 oder NAMUR
  • Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
  • Ausblassichere Endanschlagsschrauben
  • Hohe Standard-Stellgeschwindigkeiten

Zubehör

  • Handgetriebe
  • Anbaugeräte

Optionen

  • Dauerbetrieb bei Temperaturen von –15 bis +150 °C
  • Silikondichtungen für den Betrieb bei Temperaturen von –55 bis +80 °C
  • Stellwinkel 120° und 180°
  • Dosierantrieb mit justierbarer Mittelstellung
  • Dreistellungsantrieb
  • Hydraulischer Drehgeschwindigkeitseinstellung
  • Edelstahl-Schwenkantrieb
  • Erweiterbare Endanschläge zwischen 0° und 90° durch interne oder externe Hubbegrenzung
  • Sonderausführung mit geschlitzten Schrauben und geklebtem Zentrierring

Information

  • WA 313

    Flyer: Mit Sicherheit zuverlässig
    Sonderantriebe BR31a
    [DE][EN]
  • T 31a

    BR 31a · PFEIFFER Schwenkantrieb Edition 2010
    Einfach und doppeltwirkender Kolbenantrieb
    [DE][EN]
  • T 8300

    Übersichtsblatt:
    Antriebe
    Pneumatische, elektrische und elektrohydraulische Antriebe für Ventile und Stellklappen
    [DE][EN][PL][ES]
  • T DB 31a-09

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP · 3-Stellungsantrieb
    [DE][EN]
  • T DB 31a-06

    Edelstahl-Schwenkantrieb BR 31a Typ SRP und DAP
    [DE][EN]
  • T DB 31a-07

    BR 31a · Schwenkantrieb Edition 2010
    Version SRP · Schwenkantrieb mit federzentrierter Mittelstellung
    [DE][EN]
  • T DB 31a-08

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP · Schwenkantrieb mit 120°, 135° und 180° Stellwinkel
    [DE][EN]
  • T DB 31a-11

    Schwenkantrieb BR 31 für den Einsatz im Tieftemperatur-Bereich
    [DE][EN]
  • T DB 31a-10

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP · Beschichtungsspezifikation
    [DE][EN]
  • T DB 31a-12

    BR 31a · Schwenkantrieb Edition 2010
    Version SRP · Schwenkantrieb mit 180° Stellwinkel
    [DE][EN]
  • T DB 31a-14

    BR 31a · Schwenkantrieb für Steuermedium Wasser
    Version DAP / SRP
    [DE][EN]
  • T DB 31a-15

    Schwenkantrieb BR 31a mit zusätzlicher Hubbegrenzung
    [DE]
  • T DB 31a-17

    Typ BR 31a · Schwenkantrieb
    Montagesätze nach DIN EN 15081
    [DE][EN]
  • T DB 31a-18

    Ersatzteile und Werkzeugmaße Schwenkantrieb BR 31a
    [DE][EN]
  • T DB 31a-23

    BR 31a · Schwenkantrieb mit einstellbarer hydraulischer Dämpfung
    Version HCD SRP
    [DE][EN]
  • T DB 31a-05

    BR 31a · Schwenkantrieb mit hydraulischer Dämpfung
    Version HCD DAP / HCD SRP
    [DE][EN]
  • T DB 31a-16

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP · Prinzip und Auslegung des Schwenkantriebs
    [DE][EN]
  • T DB 31a-E2010-00030

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 30
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00600

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 600
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00015

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 15
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00060

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 60
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00100

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 100
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00150

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 150
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00220

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 220
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00450

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 450
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-00900

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 900
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-01200

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 1200
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-02000

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 2000
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-03000

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 3000
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-04000

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 4000
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-05000

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 5000
    Technische Daten und Ersatzteile
    [DE][EN]
  • T DB 31a-E2010-10000

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP 10000
    Technische Daten und Ersatzteile
    [DE][EN]

Support

  • EB 31a

    Schwenkantrieb BR 31a
    Typ SRP und DAP
    [DE][EN]
  • SH 31a

    Schwenkantrieb BR 31a
    Typ SRP und DAP
    [DE][EN]
