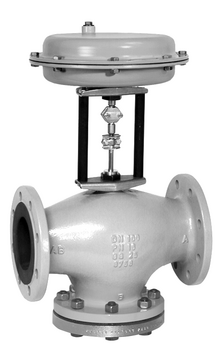

3260 - pneumatisch - DIN

Hubventil

BAUFORM
Hubventil

EINSATZ

  • Niederdruckanwendung
  • Regelanwendung

AUSFÜHRUNG
DIN

MEDIUMSTEMPERATUR
5 bis 150 °C / 41 bis 302 °F

HILFSENERGIE
pneumatisch

NENNWEITE
DN 65 bis DN 150

NENNDRUCK
PN 16

AUSKLEIDUNG
ohne

Merkmale

  • Bestehend aus Durchgangsventil und Antrieb

Zubehör

  • Schmutzfänger Typ 2 NI

Optionen

  • Sonderausführung für Öle

3260 - pneumatisch - DIN ist mit folgenden Antrieben kombinierbar:

Merkmale:

  • Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
  • Antriebsfläche von 120 bis 2x2800 cm²
  • Geringe Bauhöhe
  • Hohe Stellkräfte bei hoher Stellgeschwindigkeit
  • Geringe Reibung
  • Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
  • Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)

Merkmale:

  • Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
  • Antriebsfläche von 120 bis 750 cm²
  • Direktanbau von Zubehör an zusätzlichem Joch mit geschütztem Hubabgriff
  • Geringe Bauhöhe
  • Hohe Stellkräfte bei hoher Stellgeschwindigkeit
  • Geringe Reibung
  • Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
  • Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)

Merkmale:

  • Bestehend aus zwei Membranschalen, einer Rollmembran und innenliegenden Federn
  • Geeignet für den Anbau an SAMSON-Ventile Typ 3214, Typ 3260 und an Ventilbaureihe V2001
  • Ausführungen mit direkt angebautem Stellungsregler Typ 3725 oder vorbereitet für den Anbau eines Stellungsreglers der Bauart 3730 (15 und 30 mm Nennhub)
  • Ansteuerung über 4 bis 20 mA

Information

  • AB 02

    Flansche
    Anschlussmaße nach DIN EN 1092-1 und DIN 2501-1
    [DE][EN]
  • AB 05

    KV-Wert · Ventilauslegung
    [DE][EN]
  • T 5862

    Elektrische Stellventile Typ 3260/3374
    Pneumatische Stellventile Typen 3260/3372, 3260-1, 3260-7
    Durchgangsventil Typ 3260
    [DE][EN]
